Untuk Lebih Lengkapnya Silahkan Download disini
0
1. Hubungkan PC dengan Mikrotik Routerboard. Setelah Terkoneksi buka Applikasi Browser ( Mozilla Firefox, Chrome, Internet Explorer, Dll ). Ketik IP Address Mikrotik Defaul ( 192.168.88.1 )
2. Kemudian akan muncul tampil Configurasi Mikrotik RouterOS. Klik WinBox
3. Download WinBox
4. Selanjutnya Buka Folder Downloads Dan Klik 2x WinBox
5. Setelah muncul tampilan Mikrotik WinBox Loader. Klik tanda […..]
6. Dan Pilih IP Address Mikrotik Defaul tersebut. Seperti gambar dibwah ini :
7. Kemudian Klik Connect

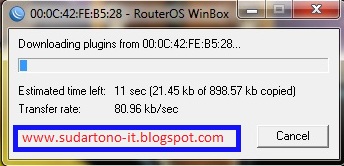

8. Tunggu proses Connecting sampai selesai.
9.
Setelah selesai proses Connecting. Maka akan muncul tampilan Mikrotik
Router. Dan Hapus Configurasi Defaul Mikrotik tersebut dengan cara Klik
Remove Configurasi
10. Setelah itu Klik New Terminal .
Untuk Mengganti Nama System dan Password Ketik perintah sebagai berikut :
• Untuk mengganti Nama System : system identity set nama=kelompok3 (nama yang anda inginkan). Tekan Enter
• Untuk mengganti Password : user set admin password=tiga (nama password yang anda inginkan). Tekan Enter
11. Kemudian cek NIC yang terhubung dengan perintah ketik : interface print Tekan Enter
12. Selanjutnya aktifkan NIC yang telah terpasang . Ketik dengan perintah sebagai berikut :
• interface Ethernet enable ether1 Tekan Enter
• interface Ethernet enable ether2 Tekan Enter
13. Ganti Nama kedua NIC yang terhubung . Ketik dengan perintah sebagai berikut :
• interface set ether1 nama=wan (nama yang anda inginkan). Tekan Enter
• interface set ether2 nama=local (nama yang anda inginkan). Tekan Enter
14. Selanjutnya Cek kembali nama NIC yang telah ditukar namanya. Ketik dengar perintah :
• interface Ethernet print Tekan Enter
15. Set IP Address untuk kedua NIC sesuai dengan jaringan yang di pakai. Ketik dengan perintah sebagi berikut :
• ip address add interface=wan address=118.98.214.180/29 Tekan Enter
• ip address add interface=local address=5.5.5.5/24 Tekan Enter
16. Selanjutnya Cek IP Route atau Gateway dari mikrotik. Ketik dengan perintah sebagai berikut :
• ip route print Tekan Enter
17. Karna masih belum ada sekarang kita tambah dengan ketik perintah sebagi berikut :
• ip route add gateway=118.98.214.177 Tekan Enter
18. Kemudian Cek hasilnya dengan ketik perintah:
• ip route print Tekan Enter

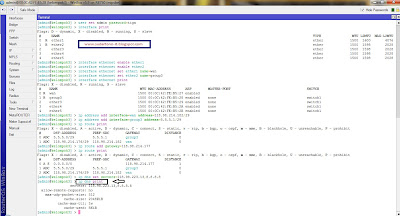

19. Kemudian membuat IP DNS dengan perintah sebagai berikut :
• ip dns set servers=118.98.223.13,8.8.8.8 Tekan Enter
20. Kemudian Cek hasilnya dengan ketik perintah :
• Ip dns print
21. Agar Client dapat mengakses internet perlu firewall src-nat. Ketik perinta sebagai berikut :
• ip firewall nat add chain=srcnat out=interface=wan action=masquerade Tekan Enter
22. Kemudian lakukan ping jaringan apakah sudah terhubung. Sepergi gambar dibawah ini :
• Ping ke IP Local Router ( Gateway Client )
• Ping ke IP Route ( Gateway Dari Router Mikrotik )
• Ping Ke IP DNS Server
23.
Setelah kita selesai mengkonfigurasi mikrotik terlebih dahulu kita
harus mengganti alamat ip kita dengan ip manual dengan cara : Star >
Klik Control Panel > Network and internet > Network and sharing
center > Change adapter settings
24.
Kemudian Klik Kanan Local Area Network pilih Properties setelah tampil
kotak dialog Lacal Area Network Properties pilih Internet Irotokol
Version 4(TCP/IP) lalu pilih Klik Properties
25. Kemudian isikanlah IP Address, Subnet Mask, IP DNS kemudian Klik OK
26. Setelah semua Konfigurasi Selesai kita bisa terhubung ke Jaringan Internet
Sekian Dan Terima Kasih
Konfigurasi Mikrotik
Sudartono IT
KONFIGURASI MIKROTIK
1. Hubungkan PC dengan Mikrotik Routerboard. Setelah Terkoneksi buka Applikasi Browser ( Mozilla Firefox, Chrome, Internet Explorer, Dll ). Ketik IP Address Mikrotik Defaul ( 192.168.88.1 )
Gambar 1 |

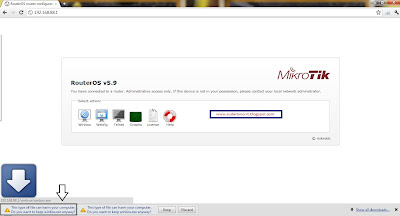

2. Kemudian akan muncul tampil Configurasi Mikrotik RouterOS. Klik WinBox
Gambar 2 |
Gambar 3 |
Gambar 4 |
5. Setelah muncul tampilan Mikrotik WinBox Loader. Klik tanda […..]
Gambar 6 |
6. Dan Pilih IP Address Mikrotik Defaul tersebut. Seperti gambar dibwah ini :
Gambar 6 |
7. Kemudian Klik Connect
Gambar 7 |
Gambar 8 |
Gambar 9 |
Gambar 10 |
• Untuk mengganti Nama System : system identity set nama=kelompok3 (nama yang anda inginkan). Tekan Enter
• Untuk mengganti Password : user set admin password=tiga (nama password yang anda inginkan). Tekan Enter
Gambar 10.1 |
Gambar 11 |
• interface Ethernet enable ether1 Tekan Enter
• interface Ethernet enable ether2 Tekan Enter
Gambar 12 |
• interface set ether1 nama=wan (nama yang anda inginkan). Tekan Enter
• interface set ether2 nama=local (nama yang anda inginkan). Tekan Enter
Gambar 13 |
• interface Ethernet print Tekan Enter
Gambar 14 |
• ip address add interface=wan address=118.98.214.180/29 Tekan Enter
• ip address add interface=local address=5.5.5.5/24 Tekan Enter
Gambar 15 |
• ip route print Tekan Enter
Gambar 16 |
• ip route add gateway=118.98.214.177 Tekan Enter
Gambar 17 |
• ip route print Tekan Enter
Gambar 18 |
• ip dns set servers=118.98.223.13,8.8.8.8 Tekan Enter
Gambar 19 |
• Ip dns print
Gambar 20 |
• ip firewall nat add chain=srcnat out=interface=wan action=masquerade Tekan Enter
Gambar 21 |
• Ping ke IP Local Router ( Gateway Client )
Gambar 22.1 |
Gambar 22.2 |
Gambar 22.3 |
Gambar 23 |
Gambar 24 |
Gambar 25 |
Gambar 26 |
0
Huawei e5832 Wireless Modem
Sudartono IT
Meskipun bukan nama produk yang mudah diingat, Huawei e5832 Wireless Modem adalah sebuah perangkat kecil serba guna karena mempunyai beberapa fungsi sekaligus. Fungsi utama dari e5832 wireless modem adalah sebagai 3G modem yang digunakan untuk mengakses internet menggunakan SIM Card GSM. Fungsi lainnya, dia bisa bekerja sebagai sebuah router yang berfungsi untuk sharing koneksi internet dengan perangkat lain.
Teknologi yang digunakan router adalah Wi-Fi 802.11b/g yang merupakan standard wireless yang sekarng ada. Selain itu, huawei modem ini juga digunakan sebagai card reader yang dapat anda gunakan untuk membaca Micro SD Card yang anda punya.
Fitur Utama :
- Flexible mini WiFi Hotspot
- Wi-Fi 802.11 b/g
- HSUPA/HSDPA/UMTS 2100/900 MHz
- EDGE/GPRS/GSM 1900/1800/900/850 MHz
- Equalizer and receive diversity (UMTS 2100/900 MHz)
- HSUPA data service of up to 5.76 Mbps
- HSDPA data service of up to 7.2 Mbps
- MicroSD card slot up to 32 GB
- Li battery
- 4 LED display (Battery, GSM Signal, Wi-Fi Signal, Mi-Fi, Connection Status)
- Plug and play
- SMS service
System Requirements :
- Windows XP SP2, Windows Vista, Windows 7
- MacOS X 10.4 and 10.5
- Standard USB interface
Performance :
Ada dua cara untuk menfungsikan modem ini agar bekerja dengan baik, satu melalui kabel USB yang disediakan dan satu lagi melalui koneksi wireless yang disediakan oleh modem ini. Jika anda belum terbiasa dengan pengaturan jaringan wireless, mungkin anda akan mengalami kesulitan karena setting-nya bukan melalui sebuah interface aplikasi melainkan melainkan web browser seperi Internet Explorer atau Firefox. Terlebih lagi tidak ada buku petunjuk penggunaan yang disediakan pada paket penjualannya.
Pilihan pertama, anda dapat mengkonfigurasikannya melalui kabel USB yang disediakan. Masukkan SIM Card ke dalam modem, install driver-nya seperti biasa dan kemudian restart perangkat komputer anda. Selanjutnya lakukan konfigurasi melalui web browser dengan mengakses alamat 192.168.1.1 pada web browser. Jangan lupa untuk memutuskan semua koneksi jaringan maupun koneksi internet saat melakukan konfigurasi karena jika tidak maka pengalokasian IP address pada perangkat komputer akan tumpang tindih dan mengalami crash dengan IP dari modem huawei. Pada beberapa kasus, perangkat komputer akan menggunakan IP address dari modem sebagai default yang secra otomatis akan menonaktifkan IP address yang lain.
Pilihan lain, gunakan fasiltas Mi-Fi yang ada di dalam e5832 modem. Syaratnya, perangkat komputer anda harus sudah dilengkapi dengan Wi-Fi yang menjadi alat penerima sinyal dari modem. Selanjutnya, lakukan konfigurasi yang sama seperti sebelumnya dengan cara mengakses IP Address 192.168.1.1 pada web browser.
Hal yang Membedakan Huawei e5832 Wireless Modem dengan 3G Modem lain
Karena bentuknya yang kecil dan menggunakan baterai sebagai pen-supply daya serta built-in mini router di dalamnya, anda bisa menempatkannya dimana saja tanpa memerlukan banyak ruang. Disaat anda menggunakannya dalam perjalanan, modem ini dapat anda tempatkan di saku baju atau di saku celana.
Mini router juga dapat berfungsi dengan baik. Ada banyak pilihan setting yang dapat anda gunakan, mulai dari IP Address wireless, DHCP server sampai dengan security berupa enkripsi data jaringan wireless. Security-nya pun dapat anda tentukan sendiri tingkatannya, mulai dari yang sederhana sampai dengan tingkatan level keamanan maksimum.
Interface-nya yang menggunakan media web browser, merupakan sesuatu yang tidak biasa digunakan pada sebuah modem. Walaupun dengan pilihan pengaturan yang lebih baik, anda harus membiasakan terlebih dahulu karena media interface ini memiliki pilihan pengaturan yang lebih kompleks dari sbelumnya.
Kesimpulan
Huawei e5832 Wireless Modem, sebuah perangkat kecil multi-fungsi yang dapat anda bawa kemana saja beserta gadget anda yang lain. Daya tahan baterai selama 4-5 jam pada penggunaan normal sudah lebih dari cukup untuk memenuhi kebutuhan komunikasi online yang anda inginkan. Dan jangan lupa juga, huawei e5832 ini adalah sebuah mini router yang dapat anda gunakan untuk membuat sebuah mini HotSpot.
0
Feature lengkap dari modem ini :
Jika anda memggunakan koneksi wireless, anda tidak perlu melakukan langkah di atas karena modem terhubung dengan komputer atau PC tidak secara langsung. Yang perlu didingat, catat terlebih dahulu nomor SSID dan Wifi-Key yang tertera pada bagian belakang modem (dibawah battery) karena informasi ini sangat berguna saat anda melakukan setting menggunakan wi-fi.
Secara default, media interface yang digunakan oleh modem ini adalah web. Interface web bukan hal baru yang digunakan sebagai antar muka untuk mengkonfigurasi sebuah hardware. Jangan lupa juga, modem ini juga dapat berfungsi sebagai router (Mifi Modem) yang dapat anda gunakan untuk sharing koneksi internet dengan perangkat lain yang mendukung wireless. Selain itu, anda juga dapat menggunaknnya sebagai aplikasi untuk mengirim dan menerima SMS pada SIM Card yang anda gunakan sebagai modem. Lebih jelasnya, ikuti petunjuk di bawah ini.
Huawei e5830 MiFi Wireless Modem
Sudartono IT
Pada bulan lalu kami mencoba me-review modem Huawei e5832. Kali ini, kami kembali me-review tipe lain yang hampir sama yaitu Huawei Modem e5830 Wireless MiFi Modem (hanya berbeda pada angka terakhir) yang punya fitur dan kualitas yang tidak banyak berbeda pula.
Pihak huawei mengklaim kecepatan akses modem ini mencapai 384kbps dengan menggunakan akses layanan data 3G. Lebih bagus lagi kalau anda mendapat sinyal HSDPA karena kecepatan maksimum download bisa mencapai 7.2 Mbps. Tetapi, untuk operator indonesia jangan berharap terlalu banyak karena rata-rata kecepatan maksimum HSDPA operator Indonesia hanya mencapai 3.2 Mbps.
Kelebihan dari modem ini dibanding modem huawei yang kami review sebelumnya, modem ini bisa digunakan sebagai layanan SMS (mengirim dan menerima SMS) melalui akses default pada web. Jadi tidak perlu bingung lagi untu meng-install aplikasi lain seperti Mobile Partner untuk menggunakan layanan SMS. Meskipun begitu, bagi yang sudah terbiasa dengan aplikasi mobile partner, anda tetap bisa menggunakan aplikasi Mobile Partner sebagai antar muka dari modem Huawei e5830.
Feature lengkap dari modem ini :
- HSUPA/HSDpa/UMTS 2100 MHz
- EDGE/GPRS/Gsm 1900/1800/900/850 MHz
- Automatic Equalizer and receive diversity (UMTS 2100 MHz)
- HSDPA data acces up to 7.2 Mbps
- Wi-Fi 802.11 b/g
- MiFi Modem
- Plug & Play
- SMS Service
- Tersedia buku manual kecil ber-Bahasa Indonesia
Instalasinya juga sangat mudah dan tidak memerlukan waktu yang lama. Hubungkan modem ini dengan port USB dan semua berjalan plug & play. System akan memandu anda menginstall driver dari Huawei e5830.
Jika anda memggunakan koneksi wireless, anda tidak perlu melakukan langkah di atas karena modem terhubung dengan komputer atau PC tidak secara langsung. Yang perlu didingat, catat terlebih dahulu nomor SSID dan Wifi-Key yang tertera pada bagian belakang modem (dibawah battery) karena informasi ini sangat berguna saat anda melakukan setting menggunakan wi-fi.
Secara default, media interface yang digunakan oleh modem ini adalah web. Interface web bukan hal baru yang digunakan sebagai antar muka untuk mengkonfigurasi sebuah hardware. Jangan lupa juga, modem ini juga dapat berfungsi sebagai router (Mifi Modem) yang dapat anda gunakan untuk sharing koneksi internet dengan perangkat lain yang mendukung wireless. Selain itu, anda juga dapat menggunaknnya sebagai aplikasi untuk mengirim dan menerima SMS pada SIM Card yang anda gunakan sebagai modem. Lebih jelasnya, ikuti petunjuk di bawah ini.
Step-by-step Cara Menggunakan Huawei e5830 Wireless Modem :
Pertama, hubungkan modem dengan menggunakan kabel USB yang ada pada paket pembeliannya dan install aplikasi default (Akan keluar secara “Auto-Play” saat baru dihubungkan dengan port USB, dengan catatan anda tidak mematikan fitur Auto-Play pada windows). Yang perlu diingat juga, putuskan semua koneksi yang terhubung dengan komputer anda, baik itu LAN, wireless atau internet.
System akan mendeteksi modem ini sebagai perangkat jaringan yang tehubung dengan komputer.
Setelah itu, buka web browser (Internet Explorer atau Firefox) dan ketiikan alamat 192.168.1.1 (lengkapnya http://192.168.1.1) dan masukkan password defaault dari huawei yaitu admin.
Lanjutkan dengan setting Profile sesuai dengan SIM Card yang anda gunakan. Pada contoh kami menggunakan kartu im3 dari indosat dan kami sudah mengaktifkan layanan 3G di kartu GSM tersebut. Baca artikel Setting Manual GPRS & 3G Operator Seluler Indonesia jika anda menggunakan operator seluler yang lain.
Isikan Profile name, Username, password, APN dan beberapa setting sesuai dengan petunjuk yang diberikan operator GSM anda.
Untuk setting yang lain, biarkan saja jika anda tidak begitu faham dengan settingan tersebut.
Sekarang, coba dial-up modem anda. Apakah setting yang anda lakukan dapat berfungsi dengan baik atau tidak. Jika web browser menunjukkan bahwa modem itu sudah terkoneksi, cobalah dengan membuka sebuah website di internet seperti Google, Bing atau yang lain.
Meskipun settingannya sedikit membingunkan (terutama bagi pengguna awam) karena tidak menggunaka antar muka sebuah aplikasi, modem ini sangat powefull jika digunakan sebagai media akses internet. Pilihan lainnya, anda dapat menggunakan aplikasi Mobile Partner sebagai alternatif dari setting koneksi internet di Huawei e5830. Baca artikel kami sebelumnya “Setting Mobile Partner Software pada Huawei e5832 Wireless Modem” untuk mempelajari lebih lanjut bagaimana caranya.
Selain berfungsi sebagai modem, huawei e5830 wireless modem ini juga berfugsi sebagai router yang dapat digunakan untuk sharing akses internet dengan perangkat lain yang mendukung wireless. Dengan begitu, anda dapat menggunakannya untuk membangun sebuah “Mini HotSpot” di tempat anda.
0
Membangun HotSpot dengan Huawei e5830 MiFi Wireless Modem
Sudartono IT
Salah satu keunggulan dari Huawei e5830 MiFi Modem adalah kita dapat menggunakannya untuk berbagi (share) koneksi internet dengan perangkat lain yang support dengan koneksi wireless. Anda tidak perlu repot-repot lagi merencanakan membeli wireless routersebagai perangkat tambahan karena pada modem ini sudah di sediakan (built-in) wireless router yang siap digunakan. Sederhananya, modem kecil ini dapat digunakan untuk membangun sebuah mini hotspot di tempat anda.
Bagi seorang administrator jaringan, pasti sangat mudah untuk membangun sebuah mini HotSpot dengan Huawei e5830 MiFi Modem. Tetapi bagi pengguna umum yang belum terbiasa, mungkin akan sedikit kesulitan saat pertama kali membangun hotspot menggunakan modem e5830.
Berikut kami sajikan langkah demi langkah bagaimana cara membangun mini HotSpot menggunakan Huawei e5830 MiFi Wireless Modem.
Pertama, catat nomor SSID dan WiFi Key karena akan berguna pada saat menghubungkan MiFi modem dengan perangkat wireless lain. Cara melihatnya, buka penutup modem lanjutkan dengan membuka baterey modem.
Kedua, setting modem anda agar bisa diakses oleh perangkat WiFi yang lain. Caranya hubungkan modem ini dengan perangkat komputer atau notebook (bisa melalui kabel USB atau MiFi wireless). Setelah modem terhubung dengan komputer, lanjukan dengan masuk ke bagian web admin dengan cara membukaweb browser dan mengetikkan http://192.168.1.1 (Dengan catatan putuskan semua koneksi jaringan atau internet agar tidak terjadi crash IP address dengan koneksi lain).
Login dengan password default dari huawei, yaitu admin dan lakukan setting yang lain sesuai dengan keinginan anda.
Lakukan settingan yang lain seperti setting Module Wireless, Broadcast, MAC Filter dan settingan lain sesuai dengan kehendak dan kondisi perangkat yang akan dihubungkan dengan modem. Jika anda tidak mengerti dengan pengaturan tersebut, biarkan saja apa adanya. Settingan default sudah cukup maksimal jika digunakan saat membangun mini HotSpot.
Pilih apakah anda menggunakan DHCP atau Static IP address pada hotspot anda. Pilih DHCP untuk mempermudah pengaturan perangkat wireless yang akan dihubungkan dengan router modem.
System keamanan sebuah jaringan HotSpot juga dapat anda tentukan melalui menu Security. Jika anda tidak mengerti dengan system keamanan jaringan HotSpot, biarkan seperti apa adanya.
Jika terjadi suatu masalah dengan settingan yang anda lakukan, anda bisa mengembalikannya sesuai dengan kondisi semula dengan cara masuk ke menu System kemudian melakukan restore setting dengan menekan tombol Restore. Tunggu sampai modem melakukan restart. Restart modem akan memutuskan koneksi wireless beberapa saat dan setelah modem kembali bekerja, koneksi akan terhubung kembali.
Langkah Ketiga, coba koneksikan beberapa perangkat secara bersama-sama pada modem ini apakah sudah dapat terhubung dengan baik. Anda bisa menggunakan notebook, handphone, PDA atau perangkat lain yang mendukung wireless. Jangan lupa juga untuk mencatat WiFi Key (lihat gambar kedua) pada bagian belakang modem. Masukkan WiFi Key/network key ketika perangkat anda baru terhubung dengan modem.
Langkah Keempat, jika semua perangkat sudah terhubung, sekarang saatnya melakukan uji share koneksi internet. Lakukan Dial menggunakan profile yang telah anda buat. Lihat artikel sebelumnya bagaimana cara menambahkan profile pada Huawei e5830 MiFi Wireless Modem sesuai dengan SIM Card yang anda gunakan.
Test juga, apakah modem telah terhubung dengan internet dengan cara PING sebuah alamat web seperti yahoo.com, google.com atau yang lain.
Langkah kelima, kembali ke perangkat lain yang terhubung dengan modem. Coba buka sebuah halaman website menggunakan perangkat tersebut.
Jika masih belum terhubung, coba periksa sekali lagi apakah ada settingan yang tertinggal atau kesalahan setting. Kami sarankan anda tetap menggunakan setting default dari huawei karena sudah cukup baik untuk membuat sebuah mini HotSpot.
Selamat mencoba dan semoga berhasil!
